Spritzgießen ermöglicht die wirtschaftliche Herstellung komplexer Bauteile mit kurzen Zykluszeiten und einem hohen Integrationsgrad. Funktionen wie Rippen, Befestigungspunkte, Führungselemente oder Schnappverbindungen lassen sich direkt in das Bauteil integrieren.

Bei Steifigkeit und Festigkeit stoßen Kunststoffbauteile ohne Endlosfaserverstärkung jedoch an klare Grenzen. Ob unverstärkt oder kurzfaserverstärkt: Sobald hohe Kräfte übertragen, geringe Verformungen eingehalten oder dauerhaft hohe mechanische Lasten aufgenommen werden müssen, reicht die Leistungsfähigkeit des Spritzgusswerkstoffs allein oft nicht mehr aus. Wanddicken erhöhen oder auf Metall ausweichen ist dann der übliche Ausweg – mit Nachteilen bei Gewicht, Kosten und Funktionsintegration.

Genau hier setzt Overmolding mit UD-Tapes an: Durch die gezielte Einbringung kontinuierlicher Fasern entlang der Lastpfade lässt sich die mechanische Grenze von Spritzgussbauteilen deutlich verschieben – ohne die Vorteile des Spritzgießens aufzugeben.

Kurzfasern erhöhen die Leistungsfähigkeit des Kunststoffs

Durch die Zugabe von Kurzfasern – meist Glas- oder Kohlenstofffasern – lassen sich Steifigkeit, Festigkeit, Dimensionsstabilität und Kriechbeständigkeit eines Spritzgussbauteils deutlich verbessern. Die Fasern werden gemeinsam mit dem Kunststoff verarbeitet und richten sich während des Spritzgießens entlang der lokalen Fließrichtungen aus.

Dadurch entstehen leistungsfähige Werkstoffe, die weiterhin mit etablierten Spritzgussverfahren verarbeitet werden können. Die begrenzte Faserlänge und die prozessbedingte Faserorientierung setzen Steifigkeit und Festigkeit dennoch eine Obergrenze. Insbesondere bei hohen oder klar gerichteten Lasten reichen Kurzfasern nicht aus, um das Potenzial einer Endlosfaserverstärkung zu erreichen – die mechanische Grenze des Bauteils bleibt bestehen.

UD-Tapes verstärken das Bauteil gezielt in Lastrichtung

Um diese Grenze zu überschreiten, braucht es kontinuierliche Fasern. In einem UD-Tape liegen Glas- oder Carbonfasern parallel in einer Kunststoffmatrix. „UD“ steht für unidirektional. In Faserrichtung können sie deutlich höhere Kräfte übertragen als unverstärkte oder kurzfaserverstärkte Kunststoffe. Thermoplastische Tapes lassen sich erwärmen, miteinander verschweißen, umformen und umspritzen. Mehr dazu finden Sie in unserem Blogbeitrag Endlosfaserverstärkte Thermoplaste (UD-Tapes).

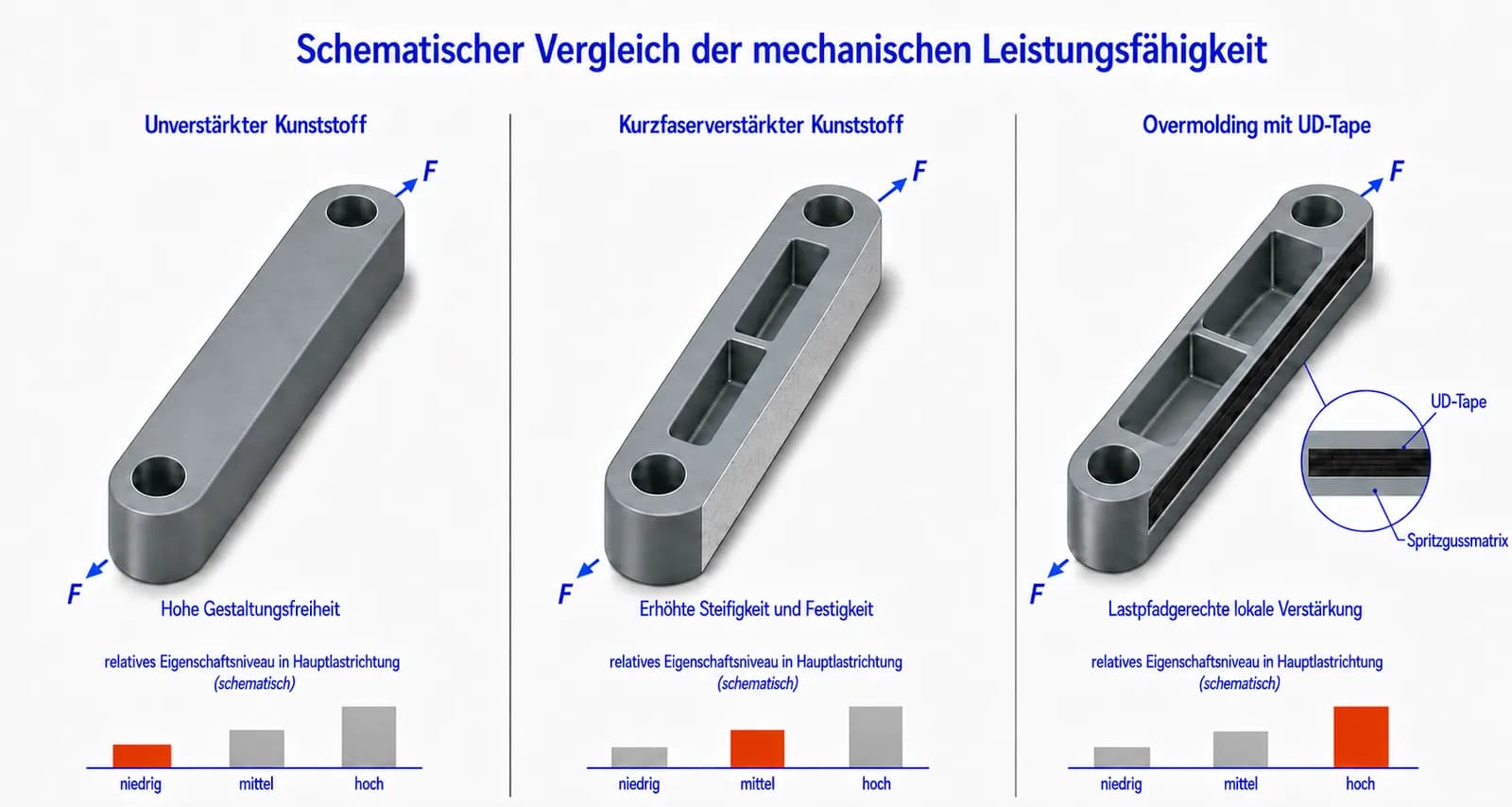

Beim Overmolding werden zugeschnittene und gegebenenfalls vorgeformte UD-Tapes in das Spritzgießwerkzeug eingelegt und anschließend mit dem thermoplastischen Kunststoff umspritzt. So entsteht ein hybrides Bauteil, das die Vorteile beider Technologien verbindet und die mechanische Leistungsfähigkeit des Spritzgusses gezielt erweitert:

• Der Spritzguss erzeugt die komplexe Geometrie und integriert zusätzliche Funktionen.
• Kurzfasern verbessern die mechanischen Eigenschaften des gesamten Formkörpers.
• UD-Tapes verstärken gezielt die Bereiche, in denen besonders hohe Lasten auftreten.

Die Verstärkung kann dadurch genau dort positioniert und ausgerichtet werden, wo sie strukturell benötigt wird – beispielsweise entlang eines Lastpfades, um eine Bohrung, an einer Krafteinleitung oder in einem besonders biegebeanspruchten Bereich.

Material nur dort einsetzen, wo es benötigt wird

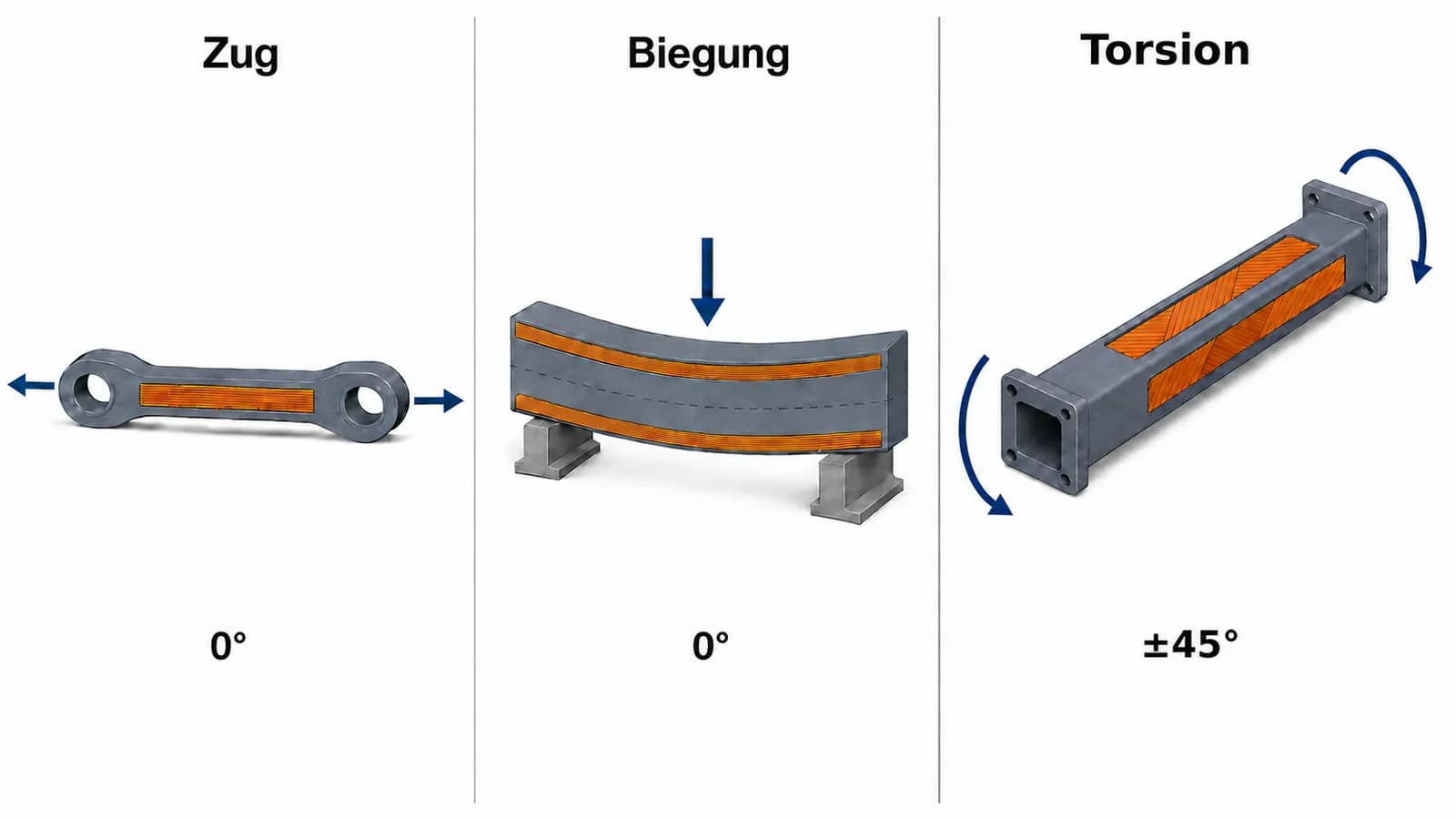

Der entscheidende Vorteil des Overmoldings mit UD-Tapes liegt nicht in einer pauschalen Verstärkung des gesamten Bauteils, sondern in der lastgerechten Kombination unterschiedlicher Werkstoffformen. Statt die Wandstärke zu erhöhen oder das komplette Bauteil aus einem teureren Material herzustellen, werden kontinuierliche Fasern gezielt in den hochbelasteten Bereichen eingesetzt. Dabei kommt es nicht nur darauf an, sie in den richtigen Bereichen einzusetzen, sondern auch richtig zu orientieren. Da die mechanischen Eigenschaften der Fasern am besten ausgenutzt werden, wenn sie auf Zug belastet werden, müssen sie entlang des Lastpfads eingebracht werden.

Auf diese Weise entstehen Kunststoffbauteile, deren Steifigkeit und Festigkeit deutlich über dem liegen, was ohne Endlosfaserverstärkung möglich wäre – bei gleichzeitig geringerem Gewicht. Gestaltungsfreiheit, Funktionsintegration und Serienfähigkeit des Spritzgießens bleiben erhalten.

Warum verwendet man Overmolding mit UD-Tapes?

Overmolding verbindet die Gestaltungsfreiheit und Wirtschaftlichkeit des Spritzgießens mit der mechanischen Leistungsfähigkeit endlosfaserverstärkter Thermoplaste. Es verschiebt die Grenze, an der Kunststoffbauteile bei Steifigkeit und Festigkeit scheitern – genau dort, wo unverstärkte oder kurzfaserverstärkte Werkstoffe nicht mehr ausreichen.

Ziel ist dabei nicht, das gesamte Bauteil pauschal möglichst stark zu verstärken. UD-Tapes werden gezielt dort eingesetzt, wo hohe oder eindeutig gerichtete Belastungen auftreten und die mechanische Leistungsfähigkeit des Spritzgusswerkstoffs ansonsten zum limitierenden Faktor würde.

Vorteile des Overmoldings

Hohe Festigkeit und Steifigkeit entlang der Lastpfade

Die kontinuierlichen Fasern eines UD-Tapes können in Faserrichtung wesentlich höhere Lasten übertragen als ein unverstärkter oder kurzfaserverstärkter Spritzgusswerkstoff. Werden die Tapes entlang der tatsächlichen Lastpfade positioniert, lassen sich Festigkeit und Steifigkeit des Bauteils gezielt erhöhen.

Besonders sinnvoll ist die Verstärkung beispielsweise:

• zwischen zwei Krafteinleitungspunkten
• in biegebeanspruchten Bauteilbereichen
• entlang von Zug- und Druckpfaden
• um Bohrungen und Befestigungspunkte
• in Bereichen mit hohen lokalen Spannungen

Da UD-Tapes stark richtungsabhängige Eigenschaften besitzen, müssen ihre Position und Faserrichtung an den jeweiligen Belastungsfall angepasst werden.

Gewichts- und Materialeinsparung

Durch die hohe Tragfähigkeit der Endlosfasern können Wanddicken reduziert oder zusätzliche Rippen und Materialanhäufungen vermieden werden. Dadurch lassen sich Bauteilgewicht und Materialeinsatz verringern, ohne die geforderte mechanische Leistungsfähigkeit zu unterschreiten.

Die Einsparung entsteht allerdings nicht automatisch durch das Einlegen eines Tapes. Das Bauteil muss konstruktiv an die zusätzliche Verstärkung angepasst werden. Besonders groß ist das Potenzial, wenn ein bisheriges Metallbauteil oder ein stark dimensioniertes Spritzgussbauteil gezielt neu ausgelegt wird.

Verstärkung nur dort, wo sie benötigt wird

Im Gegensatz zu einer vollflächigen Faserverbundstruktur wird der höherwertige endlosfaserverstärkte Werkstoff nur lokal eingesetzt. Weniger belastete Bereiche können weiterhin aus einem kostengünstigen unverstärkten oder kurzfaserverstärkten Spritzgusswerkstoff bestehen.

So entsteht ein materialeffizienter Hybridaufbau: Der Spritzgusswerkstoff bildet die komplexe Bauteilgeometrie, während das UD-Tape die hohen gerichteten Lasten übernimmt.

Hohe Funktionsintegration

Das Umspritzen der Tapes erhält die typischen Vorteile des Spritzgießens. Rippen, Schnappverbindungen, Führungen, Lageraufnahmen, Gewindeeinsätze und Befestigungselemente können direkt in das Bauteil integriert werden.

Das UD-Tape übernimmt dabei die strukturelle Verstärkung, während der Spritzgusswerkstoff die dreidimensionale Geometrie erzeugt, Kräfte in die Verstärkung einleitet und zusätzliche Funktionen bereitstellt. Dadurch können mehrteilige Baugruppen häufig vereinfacht und nachgelagerte Montageprozesse reduziert werden.

Serienfähiger Prozess

Nach dem Einlegen des Tapes erfolgt die Herstellung des Bauteils weitgehend innerhalb eines konventionellen Spritzgießzyklus. Abhängig von Bauteilgröße, Stückzahl und Automatisierungsgrad können die Tape-Zuschnitte manuell oder automatisiert in das Werkzeug eingelegt werden.

Bei hohen Stückzahlen lassen sich Handhabung, Erwärmung, Positionierung und Umspritzen in eine automatisierte Fertigungszelle integrieren. Overmolding eignet sich daher grundsätzlich auch für die wirtschaftliche Serienproduktion.

Technische Herausforderungen

Prozessintegration

Das Einlegen des UD-Tapes erweitert den Spritzgießprozess um mindestens einen zusätzlichen Handhabungsschritt. Nach dem Auswerfen des fertigen Bauteils muss der nächste Einleger positioniert werden, bevor sich das Werkzeug wieder schließen kann.

Dadurch kann sich die Zykluszeit verlängern. Wie stark dieser Effekt ausfällt, hängt wesentlich vom Bauteil, vom Werkzeugkonzept und vom Automatisierungsgrad ab. Oft kann der gleiche Greifer, der das fertige Bauteil aus der Maschine entnimmt, zum Einlegen der Tapes genutzt werden. Hierdurch wird die Zykluszeit nur geringfügig verlängert und die Umrüstkosten der Anlage gering gehalten.

Anforderungen an den Werkzeugbau

Das UD-Tape muss während des Schließens und Einspritzens sicher in seiner vorgesehenen Position bleiben. Andernfalls kann es verrutschen, sich verformen oder vom Kunststoffstrom verdrängt werden.

Je nach Geometrie können deshalb zusätzliche Positionierungs- und Fixierungslösungen erforderlich sein. Diese sind konstruktiv vorzusehen. Mögliche technische Lösungen können sein:

• formschlüssige Aufnahmen
• Haltestifte
• Klemmungen
• Vakuumkanäle
• lokal angepasste Werkzeugkonturen

Beanspruchungsgerechte Bauteilauslegung

Die Eigenschaften von UD-Tapes sind stark von der Faserrichtung abhängig. Eine ungünstige Positionierung kann dazu führen, dass die Verstärkung nur einen geringen Beitrag zur Tragfähigkeit leistet. Gleichzeitig müssen die Kräfte zuverlässig aus dem Spritzgusswerkstoff in das Tape eingeleitet werden.

Die Auslegung erfordert deshalb eine genaue Betrachtung von Lastpfaden, Faserorientierung, Tape-Enden, Übergangsbereichen und Krafteinleitungen. Häufig sind hierfür geeignete Berechnungsmodelle oder FEM-Analysen notwendig.

Wann lohnt sich Overmolding?

Overmolding mit UD-Tapes lohnt sich vor allem dann, wenn ein Spritzgussbauteil ohne Endlosfaserverstärkung an seine Grenzen bei Steifigkeit oder Festigkeit stößt – die Vorteile des Spritzgießens aber erhalten bleiben sollen. Typische Fälle sind Bauteile mit klar definierten Lastpfaden, hohen Anforderungen an Gewicht und Steifigkeit oder dem Potenzial, metallische Komponenten und zusätzliche Montageschritte zu ersetzen.

Der zusätzliche Material- und Prozessaufwand muss dabei immer dem erreichbaren Nutzen gegenübergestellt werden. Richtig ausgelegt, verschiebt Overmolding die mechanische Leistungsgrenze von Kunststoffbauteilen deutlich und ermöglicht leichte, hochbelastbare und funktionsintegrierte Bauteile in Serie.

Wirtschaftlichkeit auf Bauteilebene

Trotz der höheren Kosten für das UD-Tape muss das fertige Bauteil nicht zwangsläufig teurer werden. Durch die gezielte Verstärkung können Wanddicken, Rippen und Materialanhäufungen reduziert werden. Gleichzeitig ermöglicht der Spritzguss, zusätzliche Funktionen wie Befestigungspunkte, Führungen oder Verbindungselemente direkt in das Bauteil zu integrieren. Auch die direkte Integration von Festkörperfedern im Bauteil ist möglich. Dadurch lassen sich Einzelteile, Montagevorgänge und nachgelagerte Bearbeitungsschritte einsparen. Besonders beim Ersatz von Metallbauteilen können zudem Kosten für Zerspanung, Korrosionsschutz und Fügeverfahren entfallen.

Für die wirtschaftliche Bewertung sollten daher nicht allein die Materialkosten pro Kilogramm, sondern die Gesamtkosten des funktionsgleichen Bauteils beziehungsweise der gesamten Baugruppe betrachtet werden. Bei einer konsequenten Neuauslegung kann ein Overmolding-Bauteil trotz des höherwertigen Verstärkungsmaterials kostenneutral oder sogar günstiger sein.
